1. Hacer el procedimiento de construir el primer perfil. Así:
Si es necesario hace las 3 curvas en forma independiente y por ultimo las une.

2. Del menu superior la opción solid seleccionar:

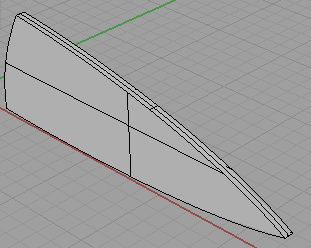

Y arrastrar el mouse de tal manera que el elemento tenga esta apariencia.

3. Hacer un espejo de los elementos. Así:

4. Dibujar el perfil que se muestra en la vista en planta.

5. Del menu superior la opción solid seleccionar:

Y arrastrar el mouse hasta que el elemento se vea de la siguiente forma:

6. Dibujar en planta de nuevo el siguiente rectangulo:

7. Extruir el elemento tal como se hizo en el paso 5 con un poco de mas grosor.

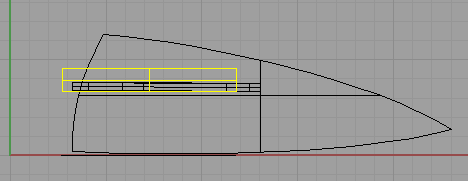

Y mover el solido resultante de tal manera que quede muy a ras con la parte inferior tal como se ve en la muestra.

Y rotarlo así:

8. Del menu de la izquierda con esta opción y seleccionando las partes se obtiene un solido completo.

9. Rotar y mover toda la parte posterior hacia arriba así:

10. Dibujar 4 circulos y luego realizar de nuevo el paso 5 y una vez se tengan los 4 cilindros moverlos y rotarlos de tal manera que intersecten el grafico así:

11. Ejecutar este comando de la barra de herramientas de solidos.
Seleccione los cuatro cilindros primero.

Confirme con el boton de la derecha del mouse o con enter y luego seleccione la otra parte.

El resultado es:

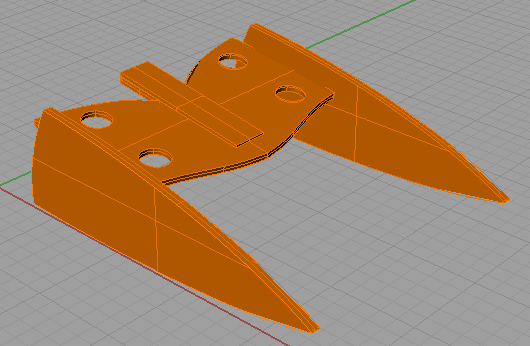

12. Cambie el color de la capa con la que esta dibujando y obtendrá:
