1. Seleccione el grupo de comandos de sólidos y de allí el comando Cono así.

2. Cone: Dibuje en la vista Top la base circular como se muestra a continuación.

3. Especifique la altura en la vista Front así:

4. Seleccione el menú de superficies y de alli el menú de plano. Así:

5. Cutting Plane: Ejecute este comando para trazar un plano de corte así:

-Seleccione el objeto por donde va a pasar el plano cortante.

-Confirme con el botón de la derecha del mouse o presione ENTER.

-Seleccione el punto inicial del plano que generará el corte.

-Seleccione el punto final para el plano que generará el corte.

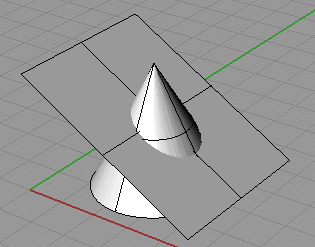

El resultado hasta este momento es el que se muestra a continuación en el que se tienen el cono y el plano que esta cortándolo en forma oblicua.

7. Trim: Estando en la vista Perspectiva, seleccione el comando Trim.

-Seleccione el plano oblicuo como objeto cortante y confirme con el botón derecho del mouse o presione ENTER.

-Seleccione ahora la superficie que se va a cortar, por el lado que se va a cortar; en este caso en la parte superior del cono.

Nota: Como es posible que se estén seleccionando varias entidades, para que no se presente confusión, el programa da la posibilidad de seleccionar de un menú desplegable la entidad que se necesite en el momento.

Y el resultado es:

7. Por último, borre el plano inclinado y se obtiene el cono truncado en forma de superficie.
