Quiere saber como construír un resorte en espiral?

1.Seleccione la opción Spiral de la barra de herramientas de curvas.

2. A la solicitud de punto inicial y punto final del eje, en la vista Front dibujelos tal como se muestra en el gráfico.

3. En la zona de comandos cambie el numero de vueltas o turns a 5 así:

4. En la vista Front seleccione el primer radio del resorte así:

5. En la misma vista Front arrastre el mouse para indicar el segundo radio así:

6. Hasta el momento ya se tiene la espiral completa.}

7.Pipe: De la barra de herramientas de sólidos seleccionar esta opción y tocar la espiral.

8. Definir el tamaño del radio al iniciar el espiral por medio del arrastre del mouse o ingresando el valor por el teclado. Luego se pregunta en la zona de comando por el radio final así:

9. Confirmar con el botón derecho del mouse o presionar Enter para aceptar el mismo valor de la parte inicial.

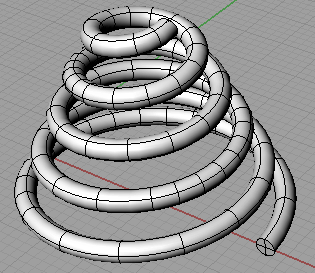

El resultado será inmediato:
